鸿发国际 产品使用说明书
*使用前请仔细阅读产品说明书，并妥善保存

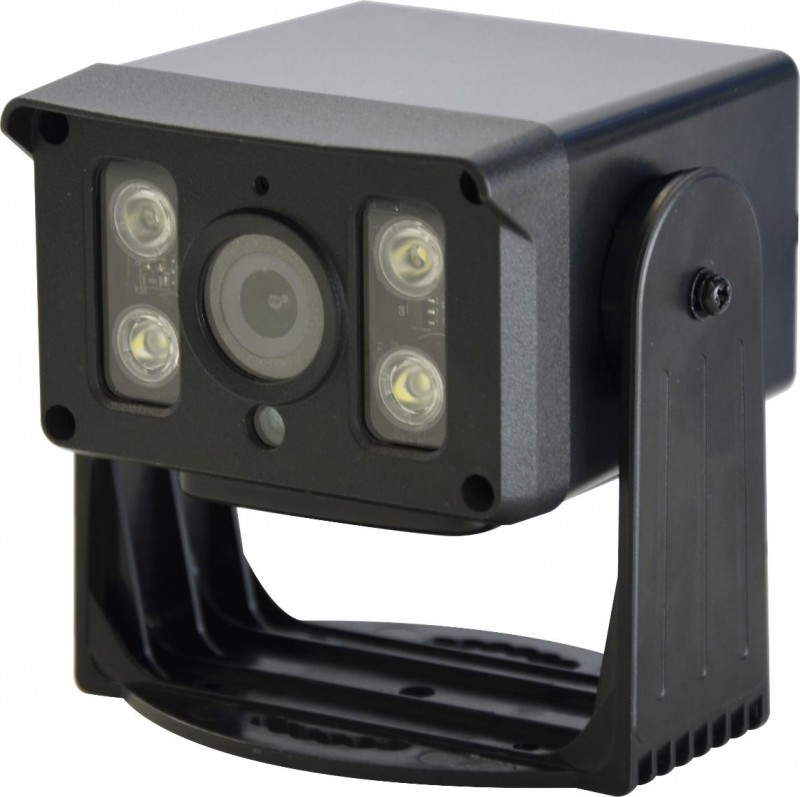

北斗定位视频终端
鸿发国际
鸿发国际
产品概述
产品名称：北斗定位视频终端（具有4G通讯及定位功能）
鸿发国际 产品型号：XC-401，XC-402，XC-403，XC-404，XC-405，XC-406，XC-407，XNJC-A，XNJC-B，XNJC-C，XNJC-D，XNJC-E，XNJC-F，XN-BD，XN-DW，XN-BDYH，XN-DWYH，XN-BDSP，XN-DWSP，XN-YCDW
产品描述：本产品是由山东迅能电子科技有限公司研发的新款北斗定位视频终端，不同于传统的终端产品采用外接摄像头的方式，本产品把终端和单摄像头结合成一个整体，内置4G和定位模块，能远程查看视频和位置信息，适用于特定的货运、客运场景，安装简单，操作方便
功能说明：
●实时高清视频录制
●实时视频高清直播
●4G全网通
●GPS+BD双模实时定位
鸿发国际 ●红外夜视、智能白光
鸿发国际 ●IP67级防水防尘
鸿发国际 ●内置AI功能：人形检测、自定义区域入侵报警
●紧急视频上传
产品规格：
|
鸿发国际 分辨率 |
1920*1080（1080P） |
|
像素 |
2MP |
|
通讯频段 |
4G全网通 |
|
定位 |
GPS+BD双模 |
|
工作电压 |
鸿发国际 原车电路取电：9-36V |
|
工作电流 |
鸿发国际 250mA@24V（满载） |
|
鸿发国际 视频存储码率 |
512kbps~1Mbps自适应 |
|
鸿发国际 视频上传码率 |
鸿发国际 512kbps~1Mbps自适应 |
|
存储媒介 |
Class 10及以上高速TF卡*1 |
|
鸿发国际 电源线 |
0.5M 6pin航空头 |
|
防护等级 |
IP67 |
|
工作温度 |
鸿发国际 -25~70℃ |
|
鸿发国际 储存温度 |
-40~85℃ |
鸿发国际 外观介绍
鸿发国际
鸿发国际
指示灯、安装、包装清单说明
指示灯说明
|
类型 |
状态 鸿发国际 |
|
上线指示灯 |
快闪：初始化中 |
包装清单
|
名称 |
数量 |
鸿发国际 单位 |
鸿发国际 备注 |
|
主机 |
1 |
鸿发国际 台 |
|
|
电源延长线 |
鸿发国际 1 |
条 |
1M |
|
鸿发国际 说明书、保修卡、合格证 |
1 |
本 |
鸿发国际 三合一说明书 |
|
安装支架 |
1 |
套 |
|
|
螺丝包 |
鸿发国际 1 |
鸿发国际 套 |
|
|
3M胶/海绵垫 |
1 |
鸿发国际 张 |
|
|
鸿发国际 包装盒 |
1 |
套 |
|
鸿发国际 安装指导
鸿发国际 安装TF卡/SIM卡
安装前请取下喇叭盖
鸿发国际
鸿发国际 将TF卡与SIM卡按照丝印图示方向，插入卡槽。
TF卡与SIM卡安装完成后，将喇叭盖装回，并请注意喇叭盖下的防水胶圈是否安装合位，锁紧6颗螺丝防止渗水。
鸿发国际 注：喇叭盖螺丝请勿多次反复拆装或使用大扭矩安装，避免造成滑丝滑牙现象导致防水失效。
安装行车记录仪
鸿发国际 电源接线：如图所示
鸿发国际
平台配置上线
设备支持协议JT808-2013,JT1078-2016支持2路IP上线，可短信和文本下发设置上线IP。
设置指令如下:
查询参数：
返回信息中核对T D Q G参数，确认设置IP是否成功。
鸿发国际 摄像头的安装
摄像头通电并配置上线后，可通过平台实时查看摄像头画面。
鸿发国际 选取合适的位置，将底座固定在车体上。
底座固定好后，将摄像头卡在底座上，把画面调整至需要监控的区域后，锁紧两侧螺丝，将摄像头固定。
注意：需要避免摄像头有遮挡物，夜间红外反光将影响画面质量。
鸿发国际 摄像头侧向或倒挂安装时，人形侦测等相关功能不可用。；
